Komplett-Set Aventos HF top Hochfaltklappe, LF=2700-19300, zum Schrauben
Für hohe, zweiteilige Klappen im Oberschrank
AVENTOS HF top ist die richtige Wahl für den hohen und mittleren Oberschrank. So lassen sich mit zwei Fronten große Klappen gestalten und damit viel Bewegungsfreiheit schaffen. Die Hochfaltklappe kann auch während der Nutzung geöffnet bleiben.
-
Ideal für höhere Oberschränke mit geteilten Fronten
-
Korpushöhe 480–1200 mm
-
Korpusbreite bis 1800 mm möglich
-
Lichte Tiefe von mindestens 264 mm
-
Integrierte BLUMOTION-Einstellung für sanftes und leises Schließen
-
Geringe Betätigungskräfte
-
Stufenloser Stopp
-
Integrierter Öffnungswinkelbegrenzer
-
Fixe Position der Kraftspeicher und Frontbefestigung
-
Symmetrische Hebel
-
3-dimensionale Einstellung beider Fronten
-
Zwischenscharnier inklusive Fingersicherheit
Leistungsfaktor: 2700 - 13500 (bei 2 Stück)
Befestigung am Korpus: mit Spanplattenschrauben inkl. Positionsfindung
Berechnung des Leistungsfaktors (LF):
| Leistungsfaktor LF = |
| Korpushöhe KH (mm) x Frontgewicht inkl. Griffgewicht (kg) |
| Leistungsfaktor LF |
Kraftspeicher |
| 2700 -13500 |
22F2500 |
| 10000 - 19300 |
22F2800 |
| Bei asymmetrischen Fronten mit TKH (Theoretischer Korpushöhe) berechnen: Fronthöhe oben FHo(mm) x 2 +Fugen |

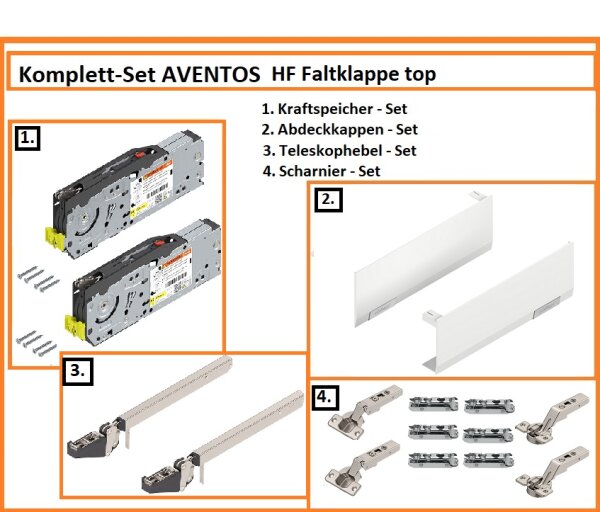

Lieferumfang entsprechend Auswahl-Menü:
- Set Kraftspeicher symmetrisch, li/re, mit Positionsfindung, inkl. 8 Spanplattenschrauben (Ø 4 x 35mmm)
- Set Abdeckkappen li/re, mit Branding-Element, geprägt mit Blum-Logo
- Set Teleskophebel li/re
-
Scharnier-Set für bis zu einer Korpusbreite von 1200 mm
Lieferumfang Scharnier-Sets:
Holzfronten und breite Alurahmen:
2 x 70T5550.TL, 2 x 78Z5500T, 6 x 175H3100
Schmale Alurahmen:
2 x 72T550A.TL, 2 x 78Z550AT, 2 x 175H5400, 2 x 175H5A00, 2 x 175H5B00
Bestellinformation:
Bei Überlappungsbereichen empfehlen wir den stärkeren Kraftspeicher. In den Randbereichen der einzelnen Kraftspeicher empfehlen wir einen Anschlagversuch!
Bei einer Korpusbreite über 1200 mm bitte das entsprechende "Ergänzungs-Scharnier-Set HF" zusätzlich bestellen. (Art.-No: 78Z5500T-Z für Holzfronten und breite Alurahmen und Art-No: 78Z550AT-Z für Schmale Alurahmen)
