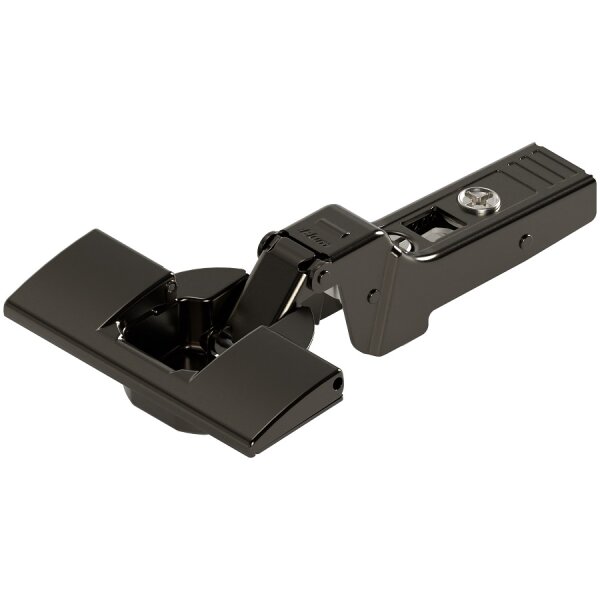

70T9690BTLOX onyx CLIP top Profiltürscharnier 95°, 9,5mm gekröpft, mit Feder, Topf: Inserta, onyxschwarz

70T9690BTLOX onyx CLIP top Profiltürscharnier 95°, 9,5mm gekröpft, mit Feder, Topf: Inserta, onyxschwarz

Artikelnummer: 70T9690BTLOX
GTIN: 9009494217070
HAN: 08555317
Kategorie: CLIP top 95° Profiltür-Scharnier
Hersteller: BLUM

4,25 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Profiltürscharnier 95°, 9,5mm gekröpft, mit Feder, Topf: Inserta, Onyxschwarz, 70T9690BTLOX

Scharnier für dicke Türen und Profiltüren

Öffnungswinkel: 95°
Kröpfung: Mittelanschlag

Topf-Befestigung: Inserta, werkzeuglos
Topf-Material: Stahltopf

Schließmechanismus: mit Feder
Farbe / Oberfläche: onyxschwarz

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Versandgewicht:	0,10 kg

Technische Attribute

Verwendungsart	Profiltürscharnier
Kröpfung	Mittelanschlag
Öffnungswinkel	95
Schließmechanismus	ohne Feder
Möbelband-Variante	Sonder-Außenhebel
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	94M3603
Type der Abdeckkappe	70.1663
Topf-Material	Stahltopf
Topf-Oberfläche	Onyxschwarz
Topf-Befestigung	werkzeuglos mit INSERTA
Flanschbreite	65 mm
Flanschlänge	23 mm
Flanschhöhe	7 mm
Durchmesser-Topfbohrung	35 mm
Durchmesser der Befestigungsbohrungen	8 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	12.6 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	7 mm
Arm-Material	Stahl
Arm-Oberfläche	Onyxschwarz
Kollisionsmaß (Bandarmhöhe)	31 mm
Fixmaß/Werkseinstellung	1.5 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
