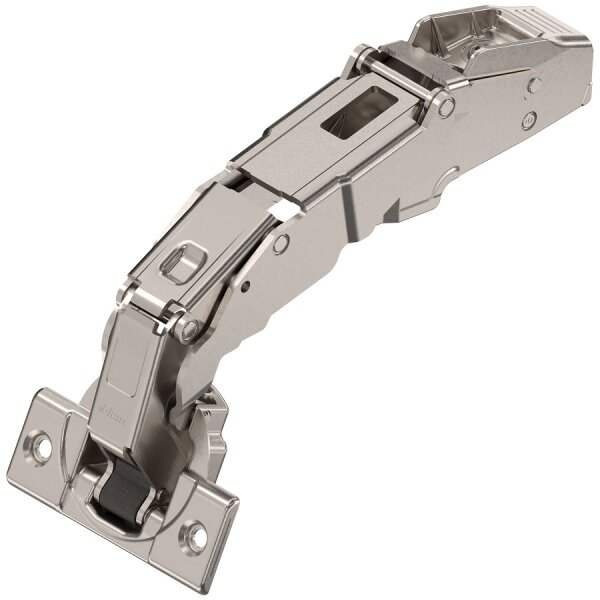

70T7650.TL CLIP top 0-Einsprungscharnier 155°, Mittelanschlag, ohne Feder, Topf: Schrauben

Artikelnummer: 70T7650.TL
GTIN: 9009494301885
HAN: 6843804
Kategorie: CLIP top 155° Standardscharnier
Hersteller: BLUM

Auch für Innenanschlag verwendbar (mit 9mm Montageplatte).

5,47 €

inkl. 19% USt. , zzgl.

Sofort verfügbar

Bitte beachten Sie das Abnahmeintervall von 1 Einheiten.

Beschreibung
Weitere Produktdetails

CLIP top Weitwinkelscharnier 155°, Mittelanschlag, ohne Feder, Topf: Schrauben, Art-No: 70T7650.TL

Mittelanschlag

Öffnungswinkel: 155°
Kröpfung: Mittelanschlag

Topf-Befestigung: Schrauben
Topf-Material: Stahltopf

Schließmechanismus: ohne Feder

Seitenverstellung: +/- 2 mm
Tiefenverstellung: + 3/- 2 mm, komfortabel mit Gewindeschnecke

Das Scharnier ist auch für Innenanschlag verwendbar. In diesem Falle eine 9mm erhöhte Montageplatte verwenden.

Montageplatte bitte extra bestellen!

Produkteigenschaft	Wert
Versandgewicht:	0,21 kg

Technische Attribute

Verwendungsart	Weitwinkelscharnier
Kröpfung	Mittelanschlag
Öffnungswinkel	155
Schließmechanismus	ohne Feder
Möbelband-Variante	mit Freilauf für TIP-ON
Type der Abdeckkappe	70.4503
Type der Abdeckkappe	70T7504 - Topfabdeckkappe
Topf-Material	Stahltopf
Topf-Oberfläche	vernickelt
Topf-Befestigung	Schrauben
Flanschbreite	57 mm
Flanschlänge	22 mm
Flanschhöhe	3.2 mm
Durchmesser-Topfbohrung	35 mm
Abstand zwischen den Bohrungen	45 mm
Außermittigkeit der Befestigungsbohrungen zur Topfbohrung	9.5 mm
Topf-Bohrtiefe	11.7 mm
Minimales Einbohrmaß	3 mm
Maximales Einbohrmaß	8 mm
Arm-Material	Zink
Arm-Oberfläche	vernickelt
Kollisionsmaß (Bandarmhöhe)	72 mm
Fixmaß/Werkseinstellung	1.5 mm
Art der Seiteneinstellung	mit Schraube
Seiteneinstellung	+/-2 mm
Art der Tiefeneinstellung	komfortabel mit Gewindeschnecke
Tiefeneinstellung	+3/-2 mm
Türspalt	1.5 mm
